ban 4000 涂镀层测厚仪
Eban 4000 涂镀层测厚仪简单方便地测量金属基体上的涂层、镀层、氧化层的厚度。其原理为磁性基体使用磁感应原理，非磁性基体使用涡流原理。 Eban 4000涂镀层测厚仪是派特公司推出的新产品，体积小、测量范围大，可适用各种表面处理行业测量被覆层厚度的检测仪器。Eban 4000 涂镀层测厚仪分标准型和高级型两种，所有的测厚仪主机和探头都是分离式设计，操作简便，通过按键就可以使用。
实际运用实例：测量小工件 电镀层的产品
用户寄给广州德光的样品：工件为铁件。客户提出了以下问题：
1.如何测量平面产品（或凸面或凹面）的镀层厚度？
2.测量这类产品镀层的测厚仪操作是否简单？
3.镀层测厚仪测量精度能否保证？
4.镀层测厚仪的价格是多少？

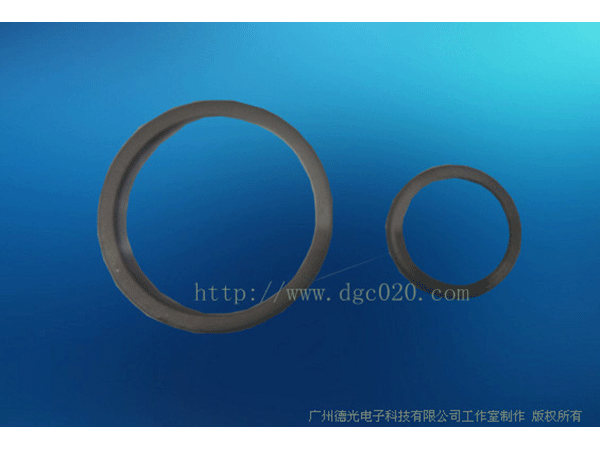

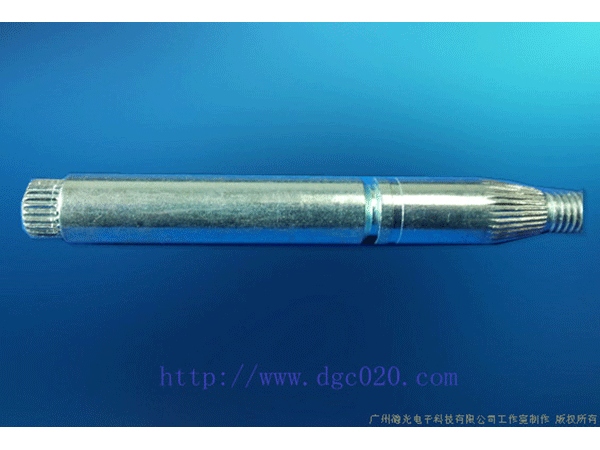

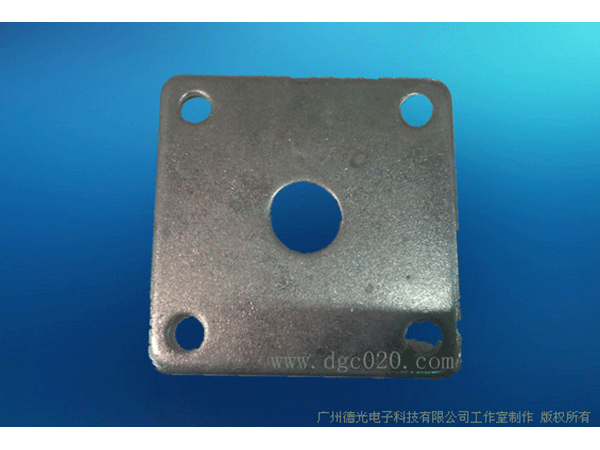

下图为电镀后的工件
1.因为工件为铁件，所以选用铁基探头的镀层测厚仪，按价格高低分类如下：
CRANEL820F涂层测厚仪、 QNIX4200涂层测厚仪、 QNIX4200P涂层测厚仪 QNIX8500涂层测厚仪
易高A456CFBI1涂层测厚仪 A456CFBS+T456CF1S分体式涂层测厚仪
PTE C4001涂层测厚仪
2.因为工件是圆柱形产品技术员综合考虑各因素以及公司现存的产品后，选用
PTE C4001涂层测厚仪，测量方法步骤如下：
第 一步：先用基体调零；
第二步：然后测量镀层工件，测量多次；
第三步：求平均值，即得镀层厚度。
最后客户也考虑了自身的因素，选择了
PTE C4001涂层测厚仪。
我们祝他工作顺利！
仪器设计和检测服从以下国际标准 |
磁性涂镀层测厚仪 | 非磁性涂镀层测厚仪 | 两用涂镀层测厚仪 |
ISO 2178 | ISO 2360 | ASTM E 376 |
ISO 2808-6Aa | ISO 2808-6Ba | All of the Ferrous and |
BS 5411-11 | BS 5411-3 | Non-Ferrous list |
BS 3900-C5-6Aa | BS 3900-C5-6Ba |
|
BS EN ISO 1461 | BS 5599 |
|
ASTM B 499 | ASTM D 1400 |
|
DIN 5098 | ASTM B 244 |
|
prEN ISO 19840 | DIN 50984 |
|
Eban 4000 涂镀层测厚仪的特点 |
特 点 | 描述 | 标准型 | 高级型 |
背光显示 | 可在黑暗的场合工作 | Y | Y |
电池电量显示 | 随时检查电量 | Y | Y |
公英制 | 公英制可以相互转换 | Y | Y |
平均值 | 可以直接显示测量多次数组的平均值 | Y | Y |
测量计数 | 可以直接显示测量数的次数 | Y | Y |
大小值 | 可以直接显示测量多次数组的大小值 | Y | Y |
测量误差 | 可以直接显示测量多次数组的误差值 | Y | Y |
误差大小 | 可以直接显示测量多次数组的误差偏离值 | Y | Y |
高低值设定 | 可以设定高低值. | Y | Y |
粗糙表面校准 | 允许在不同材质表面校准 | Y | Y |
设定厂家名称 | 保存厂家名称，并输出打印 | Y | Y |
测量值储存 | 当需要保存时可以将所有测量值保存起来 | N | Y |
多组数据设定 | 可以设定多组测量值保存 | N | Y |
输出 | 允许输入电脑分析数据和选择微型打印机打印输出. | N | Y |
设定日期和时间 | 每组测量值都可以测定时间和日期 | N | Y |
Eban 4000 探头的技术参数 |
探 头 | 直径 | 探头高度 | 凸半径 | 凹半径 | 基体面积 |
F直探头0-1000um | 9mm | 75mm | 4mm | 25mm | 4mm X4mm |
F直角探头 0-1000um | 9mm | 40mm | 4mm | 25mm | 4mm X4mm |
F直探头0-2000um /0 -5.00mm | 15mm | 75mm | 10mm | 50mm | 10mmX10mm |
F直探头0-20.0mm | 50mm | 150mm | 100mm | 500mm | 100mmX100mm |
NF直探头 0-1000um | 10mm | 75mm | 5mm | 25mm | 5mm X5mm |
NF直角探头0-1000um | 10mm | 40mm | 5mm | 25mm | 5mm X5mm |
NF直探头 0-2000um | 10mm | 75mm | 5mm | 25mm | 5mmX5mm |
Eban 4000 探头技术参数 |
型 号 | 探头类型 | 主机类型 | 基 体 | 测量范围 | 测量分辨率 | 测量精度 |
C4001 | 直探头 | 标准型 | F | 0-1000um | 1um | ±1-3% |
C4002 | 直角探头 | 标准型 | F | 0-1000um | 1um | ±1-3% |
C4003 | 直探头 | 标准型 | F | 0-2000um 0-5mm | 1um 0.01mm | ±1-3% |
C4004 | 直探头 | 标准型 | F | 0-20mm | 0.01mm | ±1-5% |
C4005 | 直探头 | 标准型 | NF | 0-1000um | 1um | ±1-3% |
C4006 | 直角探头 | 标准型 | NF | 0-1000um | 1um | ±1-3% |
C4007 | 直探头 | 标准型 | NF | 0-2000um | 1um | ±1-3% |
C4008 | 直探头 | 标准型 | FNF | 0-1000um | 1um | ±1-3% |
C4009 | 直角探头 | 标准型 | FNF | 0-1000um | 1um | ±1-3% |
C4010 | 直探头 | 标准型 | FNF | F:0-2000um 0-5mm NF:0-2000um | 1um 0.01mm | ±1-3% |
C4101 | 直探头 | 高级型 | F | 0-1000um | 1um | ±1-3% |
C4102 | 直角探头 | 高级型 | F | 0-1000um | 1um | ±1-3% |
C4103 | 直探头 | 高级型 | F | 0-2000um 0-5mm | 1um 0.01mm | ±1-3% |
C4104 | 直探头 | 高级型 | F | 0-20mm | 0.01mm | ±1-5% |
C4105 | 直探头 | 高级型 | NF | 0-1000um | 1um | ±1-3% |
C4106 | 直角探头 | 高级型 | NF | 0-1000um | 1um | ±1-3% |
C4107 | 直探头 | 高级型 | NF | 0-2000um | 1um | ±1-3% |
C4108 | 直探头 | 高级型 | FNF | 0-1000um | 1um | ±1-3% |
C4109 | 直角探头 | 高级型 | FNF | 0-1000um | 1um | ±1-3% |
C4110 | 直探头 | 高级型 | FNF | F:0-2000um 0-5mm NF:0-2000um | 1um 0.01mm | ±1-3% |
CA173 | 轻便打印机 |

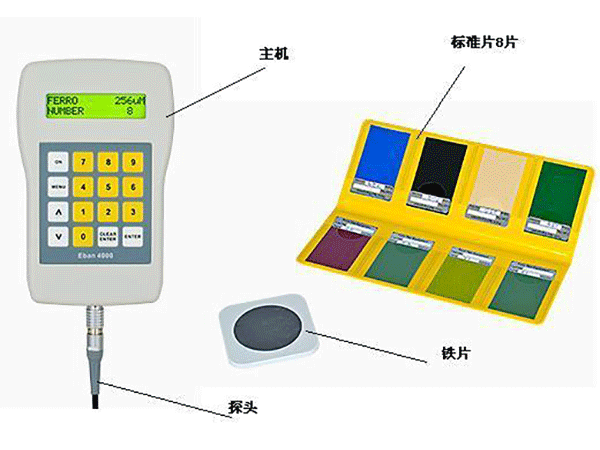

有的涂镀层测厚仪标准配置主机 探头 测试片 调零板和仪器包
<td width="84" valign="top" style="padding: 0px;&quo
涂镀层、基体和测厚仪探头使用对照表 |
涂镀层材料 | 探头类型 | 主机类型 | 基 体 | 测量范围 | 测量分辨率 | 测量精度 |
基体 | 直探头 |
|
|
|
|
|
